データロガープログラムの開発

ESP32 CPUを使用し、リアルタイムクロック、ディスプレイを搭載し、SDカードにログデータを保存するぷプログラムの開発を行いました。

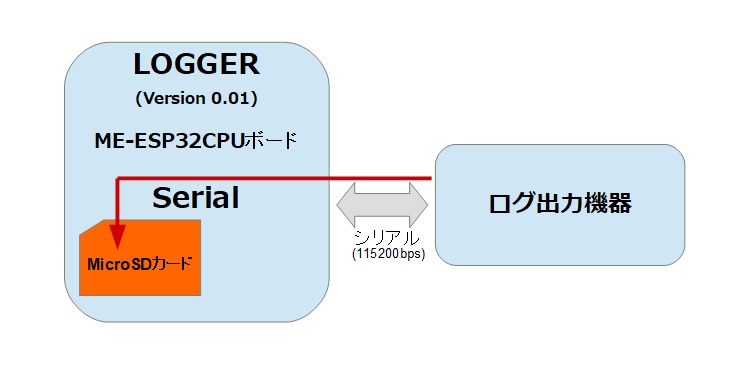

システム構成は以下のような感じです。



画面は以下のような感じです。





期間は

　２０１８年１０月１か月



使用する機材は

  • ESP32 CPUボード（エムイーシステム社製）

  • マキシム社製DS3231搭載リアルタイムクロック（時計）ボード（Amazonで購入）

  • SOLOMON SYSTECH社製SSD1306搭載有機LEDボード（秋月電子で購入）

  • ブレッドボード



開発環境は

  • Arduino-IDE

  • Arduino core for the ESP32

  • エディタ（TeraPad）

  • Processing



最終的にプログラムが動作するハードウェア（基板）はエムイーシステム様が作成されました。
ハードウェアとソフトウェアの同時開発となりました。完成品は次のような感じです。

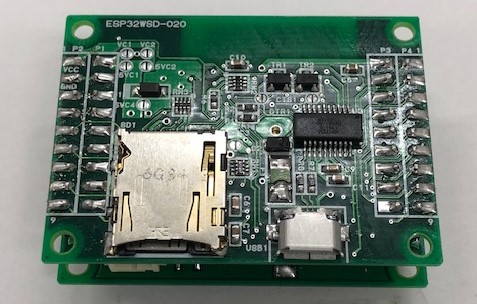

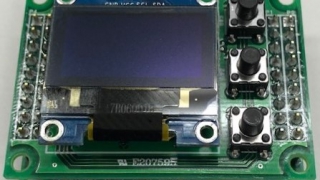

【データロガー】

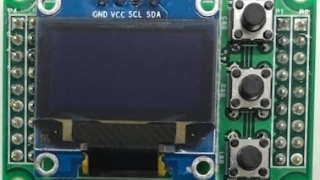

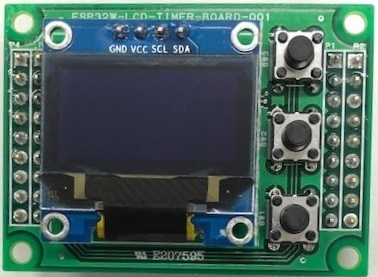

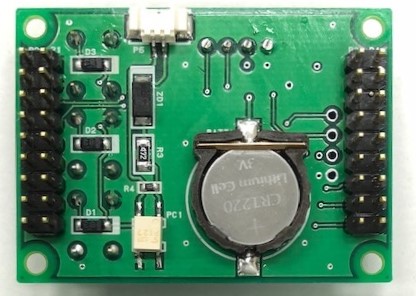

【OLED基板】

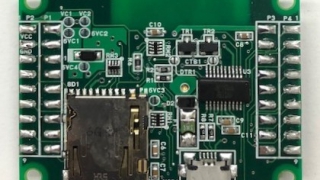

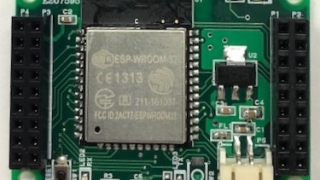

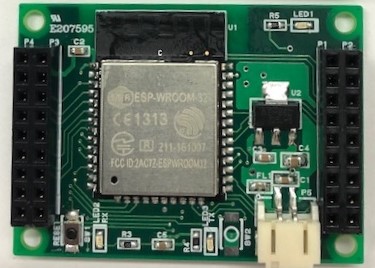

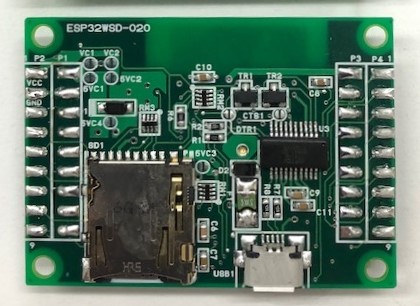

【ESP32 CPU基板】



技術メモ投稿記事もリンクしておきます。

CoopTec
ESP32用データロガープログラムの作成　その１
https://www.cooptec.jp/archives/863

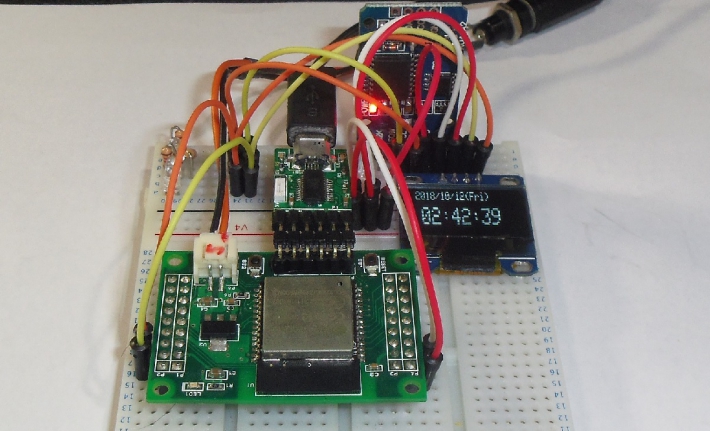

ESP32で動くデータロガープログラムの作成を始めました。 使用するパーツは １．ESP32CPUボード提供元：エムイーシステム ２．リアルタイムクロック（時計）ボード購入元：amazon ３．0.96インチ128×64ドット有機ＥＬディスプレイ購入元：秋月電子 本日はブレッドボードに配置し結線まで。  結線図はこちら
CoopTec
ESP32用データロガープログラムの作成　その２
https://www.cooptec.jp/archives/974
前回の「ESP32用データロガープログラムの作成　その１」の続きです。ESP32用データロガープログラムの作成　その１前回はブレッドボードに各パーツを配置して配線をしたところまででした。 今回はRTCに日時をセットし、RTCの日時をOLEDディスプレイに表示できるようにしたいと思います。ここは先人のお力を参考にさせて頂くことにし、ネットで調査（ググること）した結果次の２つのサイトを参考にさせて頂きました。 ESP32 と 小型128x32OLED液晶ディスプレイ(時計表示)esp8266 で ds3231を使う2 そして利用させて頂く...
CoopTec
ESP32用データロガープログラムの作成　その３
https://www.cooptec.jp/archives/1003
前回の「ESP32用データロガープログラムの作成　その２」の続きです。ESP32用データロガープログラムの作成　その２今回はロガーとしての機能（コマンドやデータ保存形式等）を追加していきます。基本的機能はシリアルから受信した1行データ（末尾）をMicroSDカードにファイルとして保存することです。その他ファイルのオープンやクローズ、RTCの日時の設定、ロガーの動作設定等のロガーコマンドのもシリアル通信により行うこととします。現在想定しているロガーコマンドは次のものです。また、電源電圧が低下した場合にオープン中のフ...
CoopTec
ESP32用データロガープログラムの作成　その４
https://www.cooptec.jp/archives/1019
前回の「ESP32用データロガープログラムの作成　その３」の続きです。ESP32用データロガープログラムの作成　その３今回は作ったプログラムがちゃんと動いているかの確認作業（検査・デバッグ行程）とになります。 下の図のように「ログ出力機器」からシリアルポートを通じてSDカードに保存するログデータを取得しています。動作確認作業は  ログデータがちゃんとSDカード内のファイルに保存できているかどうか？ ロガーコマンドがちゃんと動いているだろうか？ 連続でログデータ受信した場合にはちゃんと動作するだろう...
CoopTec
ESP32用データロガープログラムの作成　その５
https://www.cooptec.jp/archives/1132

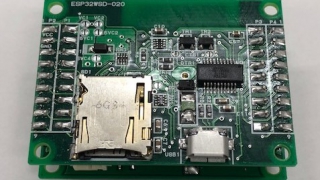

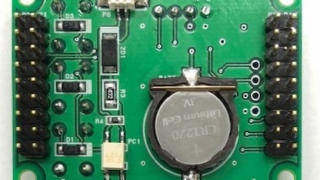

データロガープログラムの作成にはCPU基板、RTC基板、OLED（有機LED）ディスプレイ基板をブレッドボード上に配置、配線したものを使って進めてまいりましたが、正式なデータロガーの基板の写真がエムイーシステム様より入手できましたので記載しておきます。 【データロガー】 【OLED基板】 【ESP32 CPU基板】
